L'éclisse gauche (d'après la nomenclature) est une équerre qui, je suppose, doit être placée à l'intérieur du coffre d'où les démontages précédents. Si je comprends bien, le dessin 2 de la notice correspond à cette partie de la voiture:

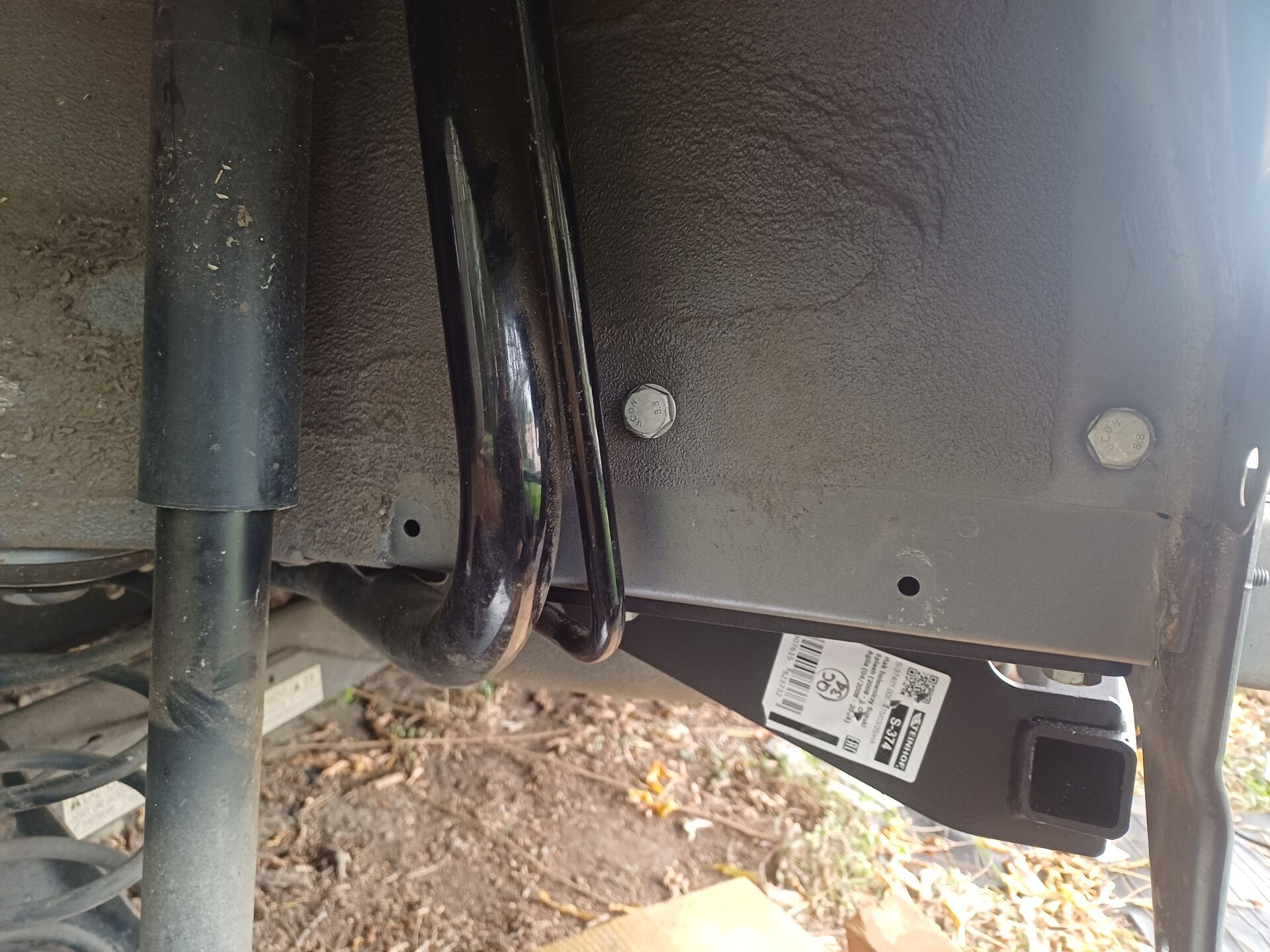

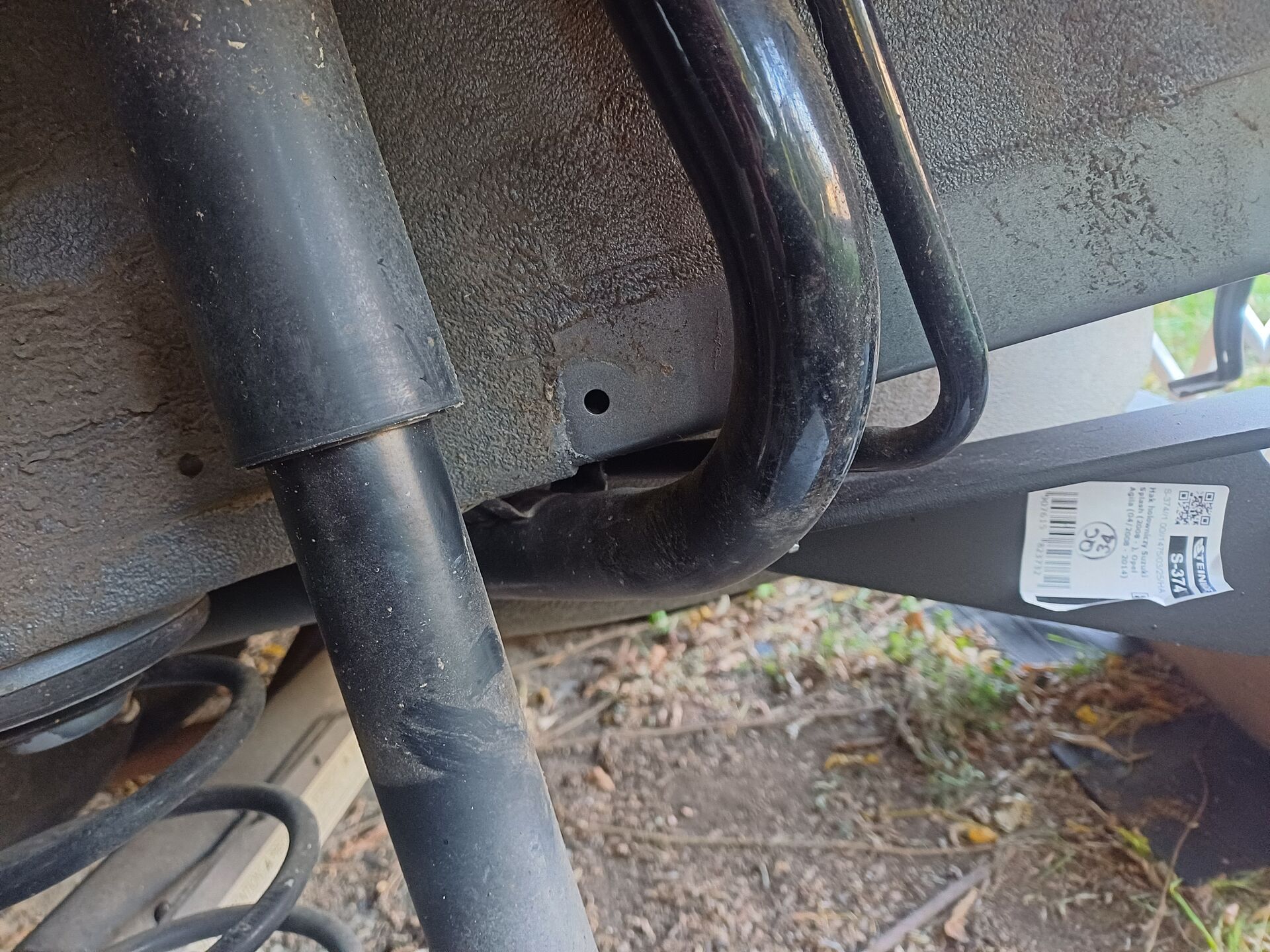

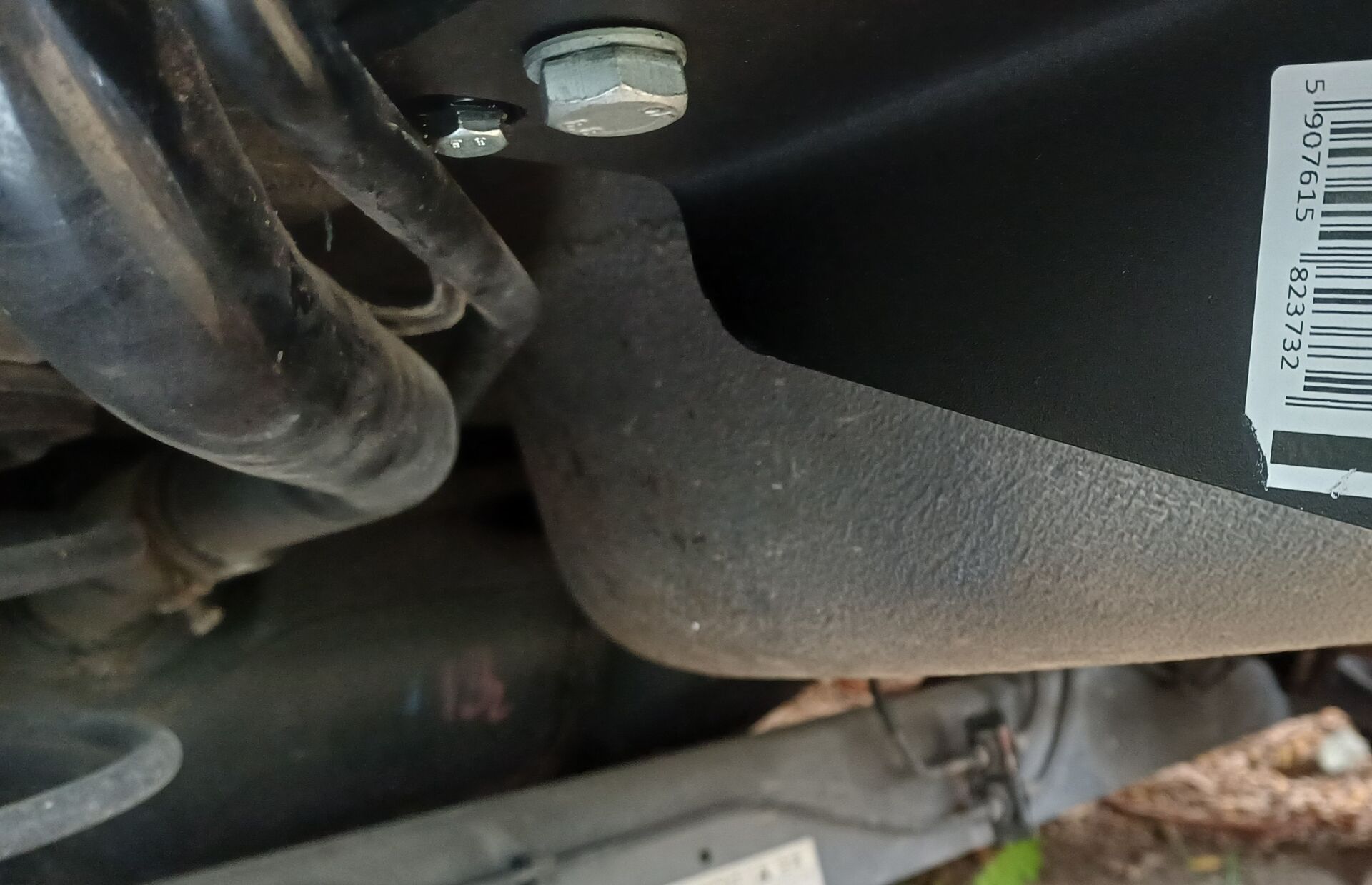

Si on regarde le longeron, on voit que le trou le plus à droite est en partie masqué par un tuyau (retour de trop plein de l'arrivée d'essence). Il ne sera donc pas possible de l'utiliser pleinement. J'y ai passé un boulon long et fin qui m'a permis de tenir en place l'attelage, le temps de faire le reste.

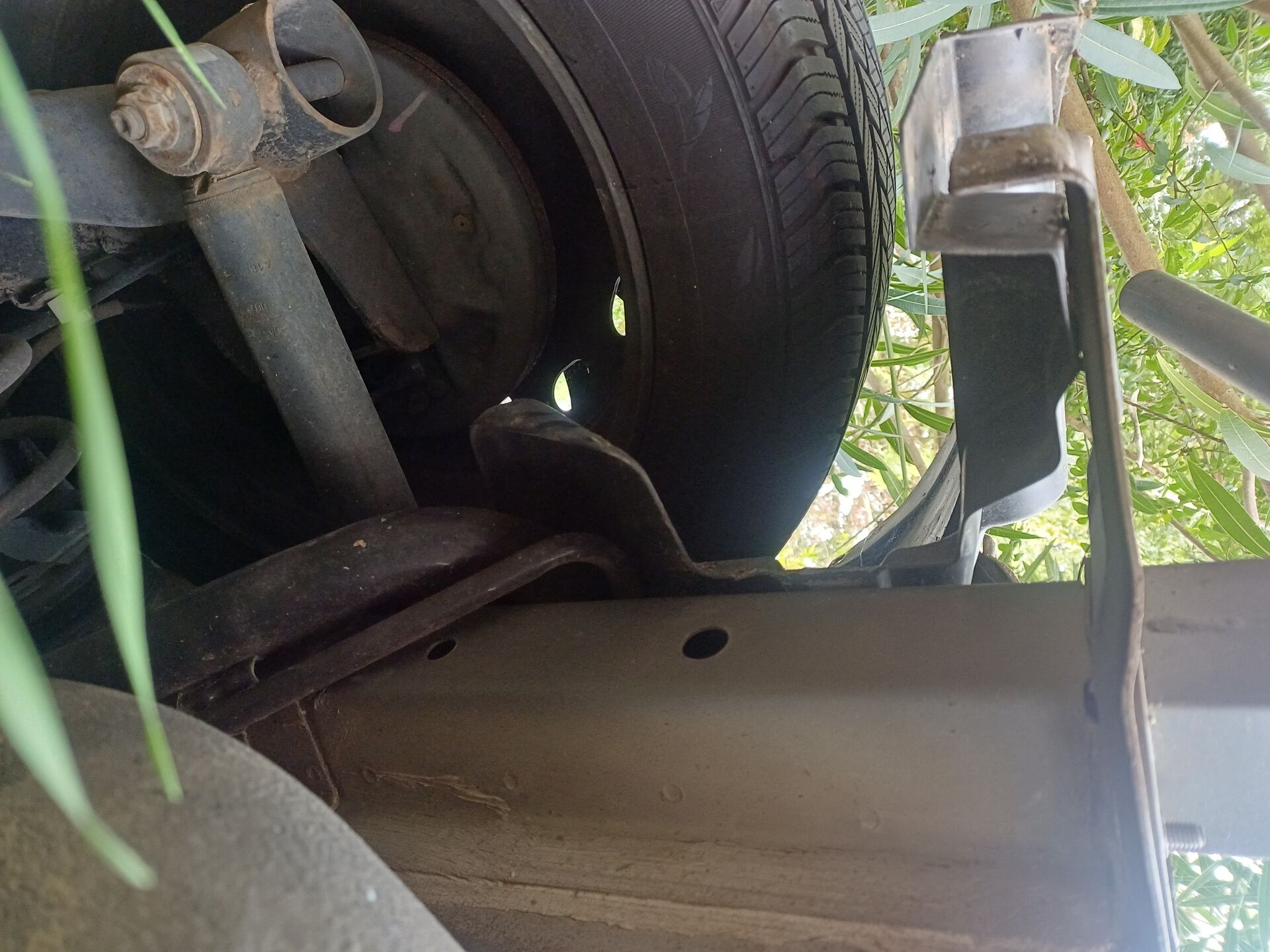

Dans la photo suivante, on voit la paroi depuis le côté roue. On voit bien le gros tuyau qui est le remplissage du réservoir d'essence (attention de ne pas percer dedans!!). Les perçages pour l'éclisse vont déboucher bien à droite.

Avant de faire les perçages définitifs, il faut mettre en place l'attache
